デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU

懐かしいぃ~シマノが作った

 ロード用SPDペダル

デュラエースPD-7410
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_17525480.jpg
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_17532650.jpg
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_17553567.jpg

ちっちゃいのん作ってたんだよね!

クリートは、今のMTBのSPDとは違うけど、
 取付位置は同じだから、最新MTBシューズでもまだ使えるネ!
  PD-7700より使えるヤツやわ!
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_1822657.jpg


 もう入手困難なモンは、大事に使う!でっ!グリスアップ。

 特殊工具はコレ
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_1854865.jpg

シャフト外す。
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_1873333.jpg

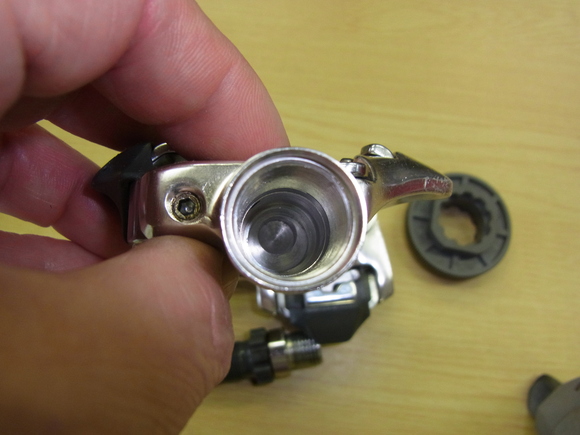

最初に、ペダル側の内部洗浄。
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_1882781.jpg

このローラー部が唯一ペダル本体と接触している部分。
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_1811128.jpg

8㎜ボックスと10㎜スパナで外す。
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_1814021.jpg

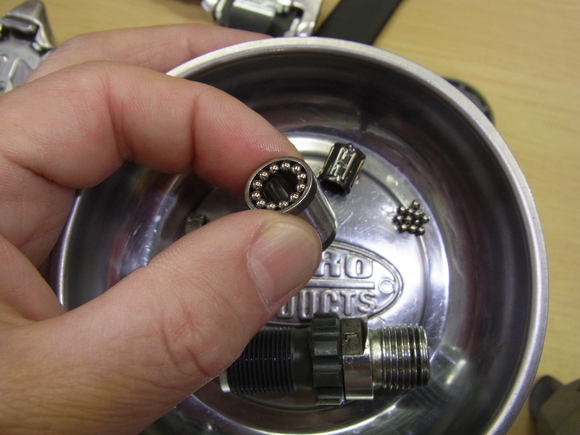

ローラー部洗浄。
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_1815592.jpg

さすがはデュラエース!

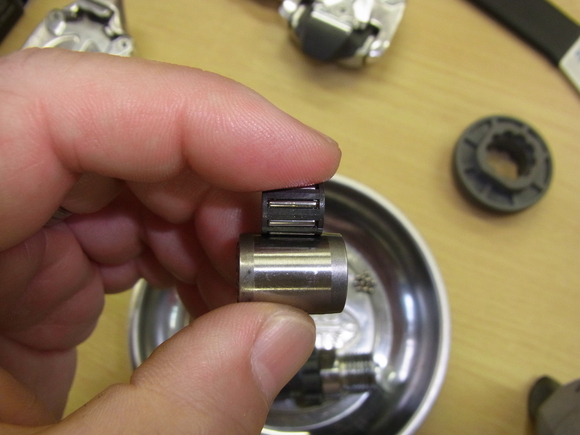

ローラー内にローラーベアリング。。。で、両脇にボールベアリングが12個づつ計24個!
高級品はスムーズに回るようになってるんョ!
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_1822458.jpg

シャフトに残るプラスチックは、ペダル本体を固定する為のモノでシャフトには接触しない構造。
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_1827737.jpg

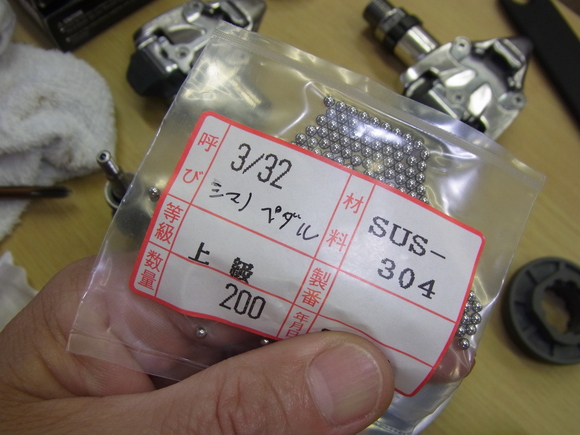

 せっかくなんで、ボールベアリングを新品に交換!
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_1829101.jpg

 グリスは、もちろん!スピン!
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_18301287.jpg

先ずは、クランク側に新品ボールベアリングを慎重に配置。
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_1833646.jpg

そ~っとシャフトに挿入。このグリス凄く柔らかいんで、多めに塗布しないとベアリングが落ちる●~*
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_18364187.jpg

次に、ローラーベアリング挿入!
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_18383197.jpg

外側にも、新品ボールベアリング!
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_18395629.jpg

 ローラーベアリングは、上からの力。
 ボールベアリングは、横への力。をコントロール!
安もんペダルには、こんだけベアリングは使ってないんョ!

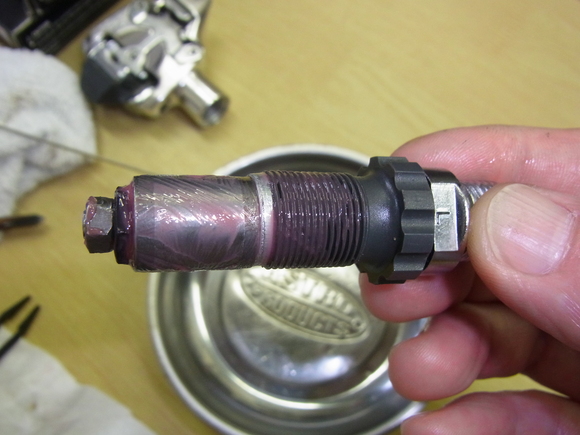

 玉当たり調節して、、、
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_18444076.jpg

 完成ヽ(^o^)丿
デュラエース PD-7410 ペダル メンテナンスチューニング2012 ロードバイクPROKU_b0225442_18452197.jpg

ウルトラスムーズ!!!

 デュラエースなら大事に使えば、長持ちしますネ!
